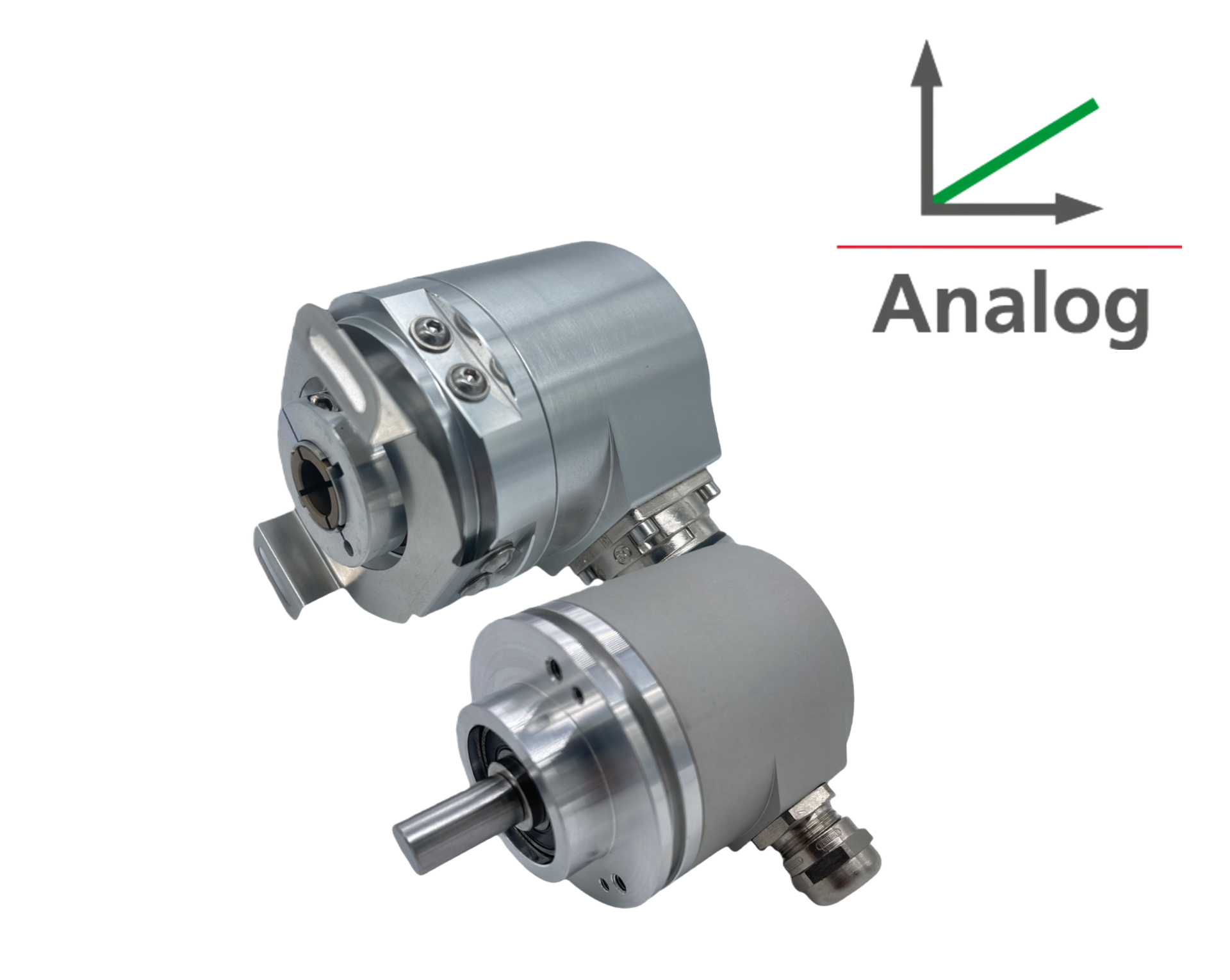

单圈分辨率：数模(DA)转换16位。

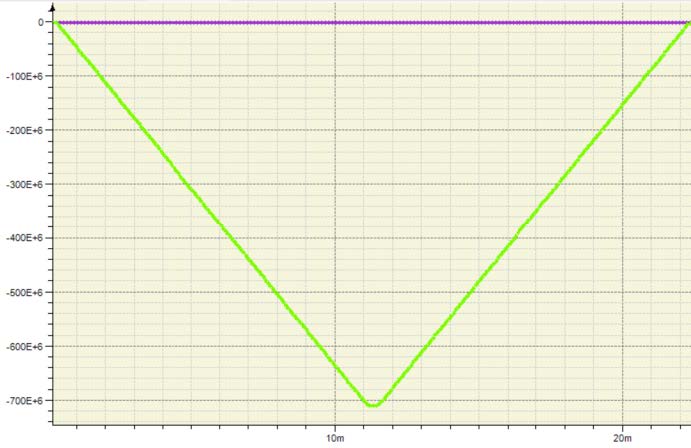

线性度：±0.1%~±1%的非线性误差。
精度：5‰的精度等级

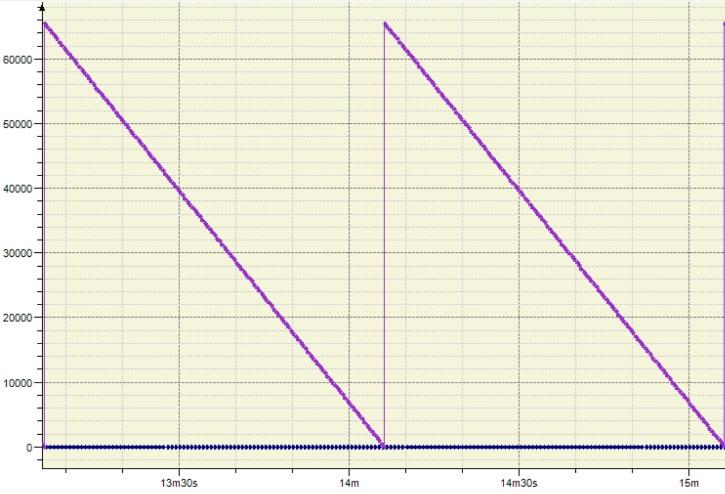

单圈/多圈：单圈编码器测量360°内的位置；多圈型号通过齿轮组或数字协议扩展测量范围。
模拟量0V和5V对应位置：零点设置和5V电压位置对应值，可通过上位机软件编程任意设置。
单圈分辨率：数模(DA)转换16位。
线性度：±0.1%~±1%的非线性误差。
精度：5‰的精度等级
单圈/多圈：单圈编码器测量360°内的位置；多圈型号通过齿轮组或数字协议扩展测量范围。
模拟量0V和5V对应位置：零点设置和5V电压位置对应值，可通过上位机软件编程任意设置。
应用领域：
自动化高度，长度位置反馈。
钢铁冶金、发电厂、物流输送线。
以及其它非防爆环境下使用。
接线定义：
线色 | 棕色 | 白色 | 绿色 | 黄色 | 灰色 | 粉色 | 蓝色 | 红色 |
信号 | Vcc | 0V | RS485+ | RS485- | Pset1 | 4-20mA+ | Pset2 | 4-20mA- |
M23针位 | 2 | 1 | 3 | 4 | 5 | 6 | 7 | 8 |

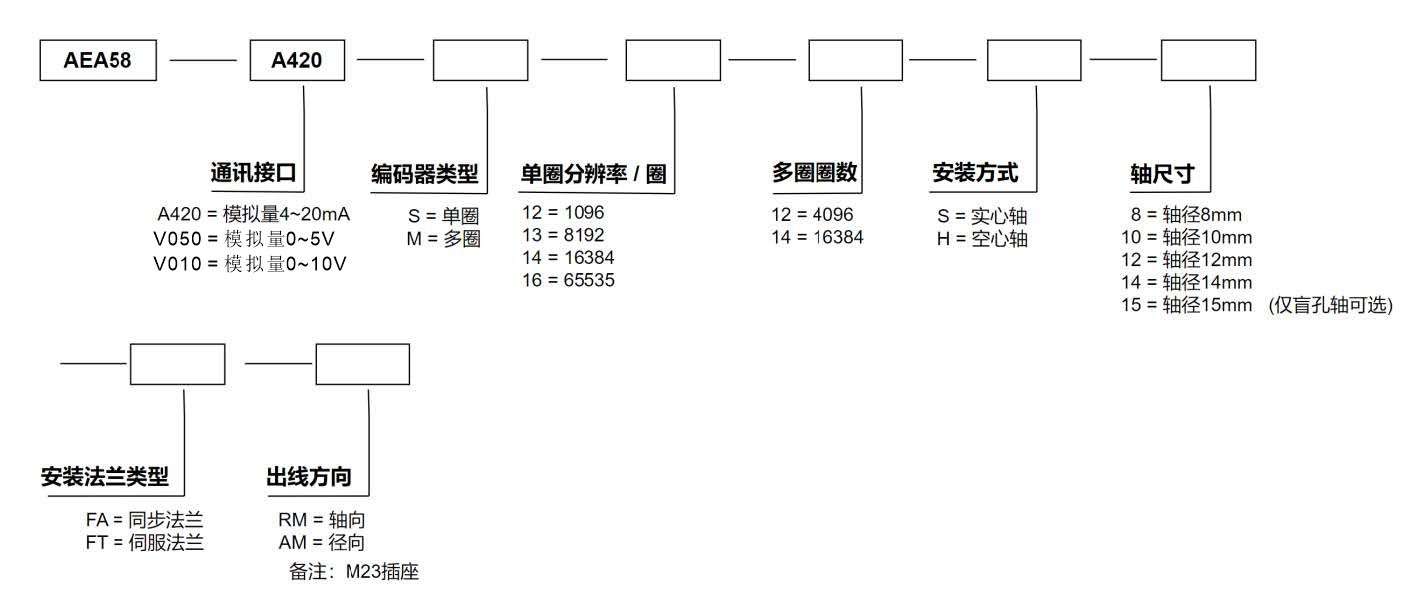

选项代码：
工作电压 10-30Vdc (或5Vdc可选）
消耗电流 < 50mA (24Vdc)
输出信号 0～5V，可设定长度、角度应用输出
输出负载 ≤ 400欧姆，标准工作200-250欧姆
信号调整 可0V输出微调，10 V输出微调；可方向设置；可预设位置，外部置位
单圈分辨率 12位（4096）13位（8192）14位（16384）15位（32768）16位(65536)
连续圈数 14位(16384)
多圈技术 机械齿轮
防护等级 (轴) IP65/67
防护等级 (外壳) IP66/IP67
工作温度 -40 °C- +80°C
储存温度 -40℃～ +80℃
湿度 98%相对湿度, 无凝结状态
外壳材料 铝合金
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂
法兰材料 铝
轴的材料 不锈钢 V2A (1,4305; 303)
转动惯量 ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高速度 ≤ 2400 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
连接方向 径向/轴向 可选
电缆长度 标准1 m ,其余长度可定制
导线截面 0.14 mm² / AWG 26
材料 / 类型 PVC
电缆直径 7.1 mm (0.28 in)
最小弯曲半径 46 mm (1.81") 固定, 61 mm (2.4") 弯曲

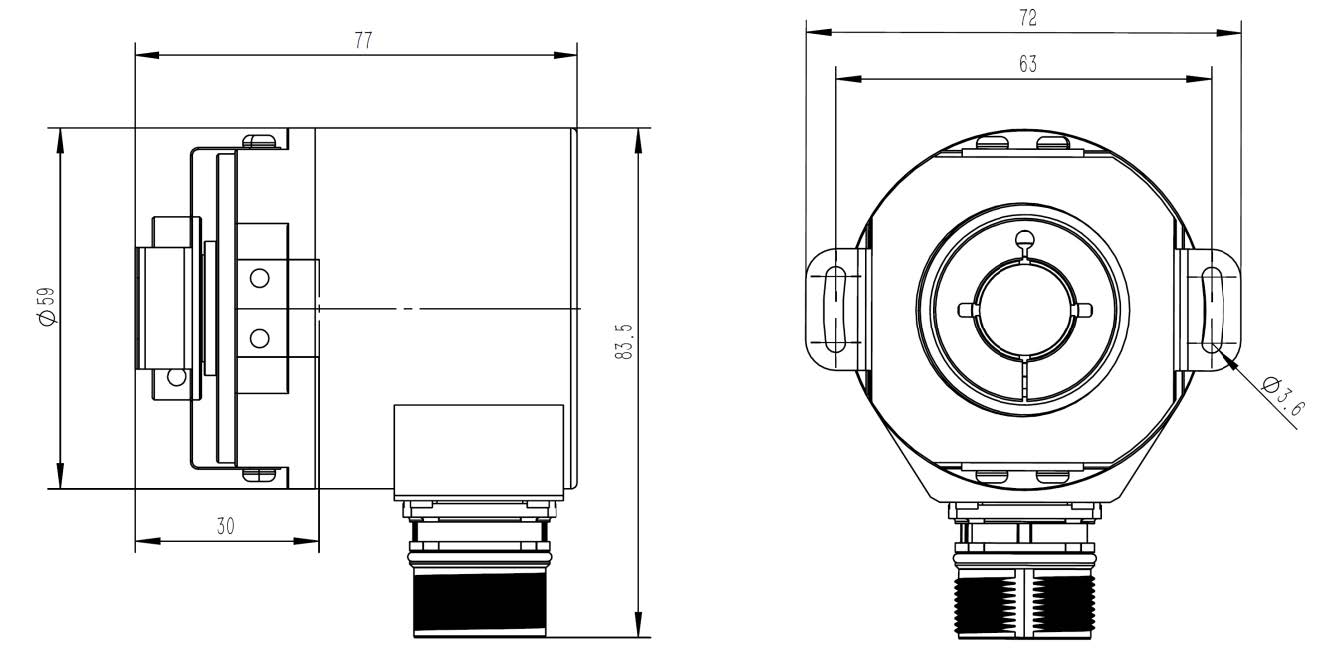

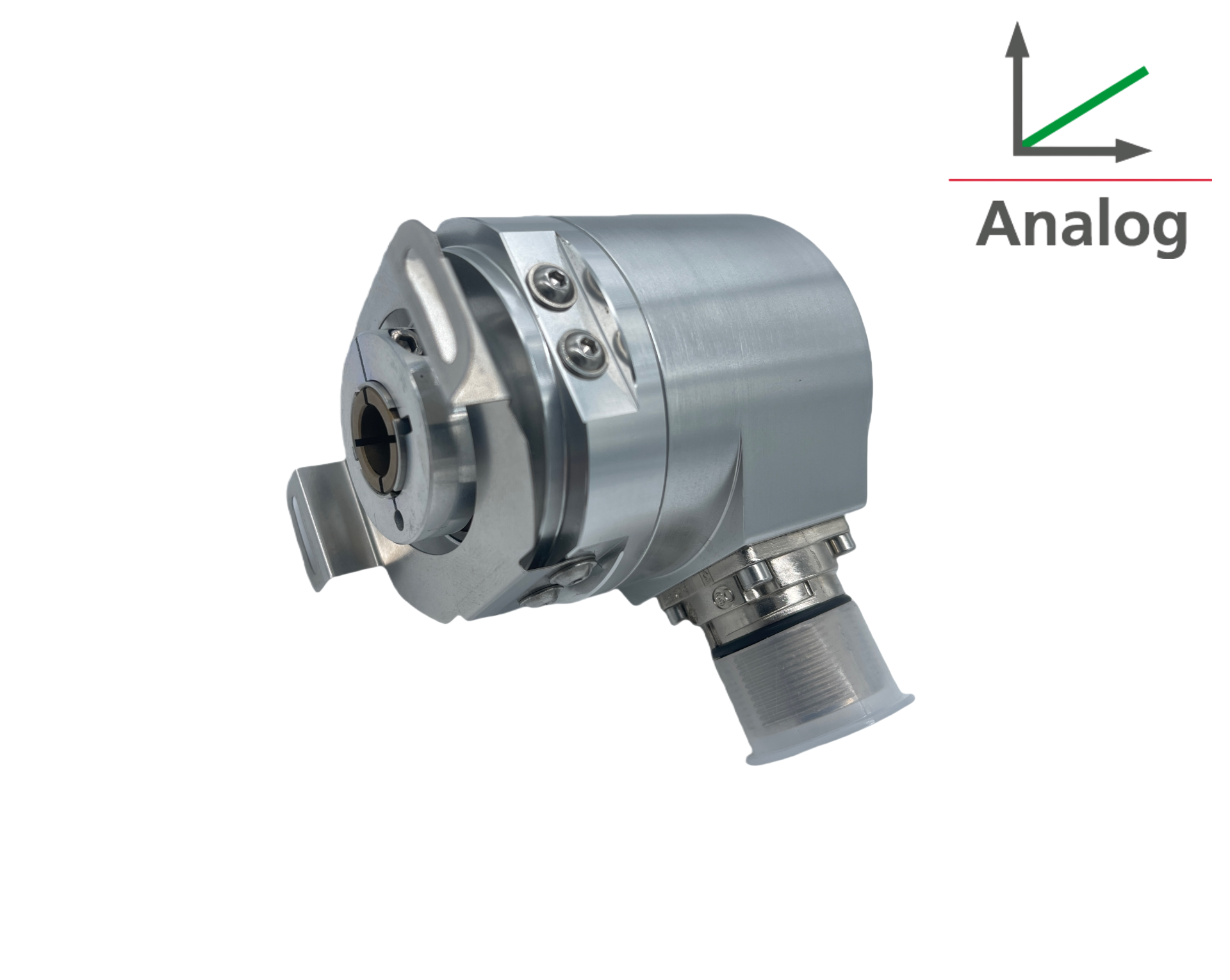

盲孔轴机械尺寸图

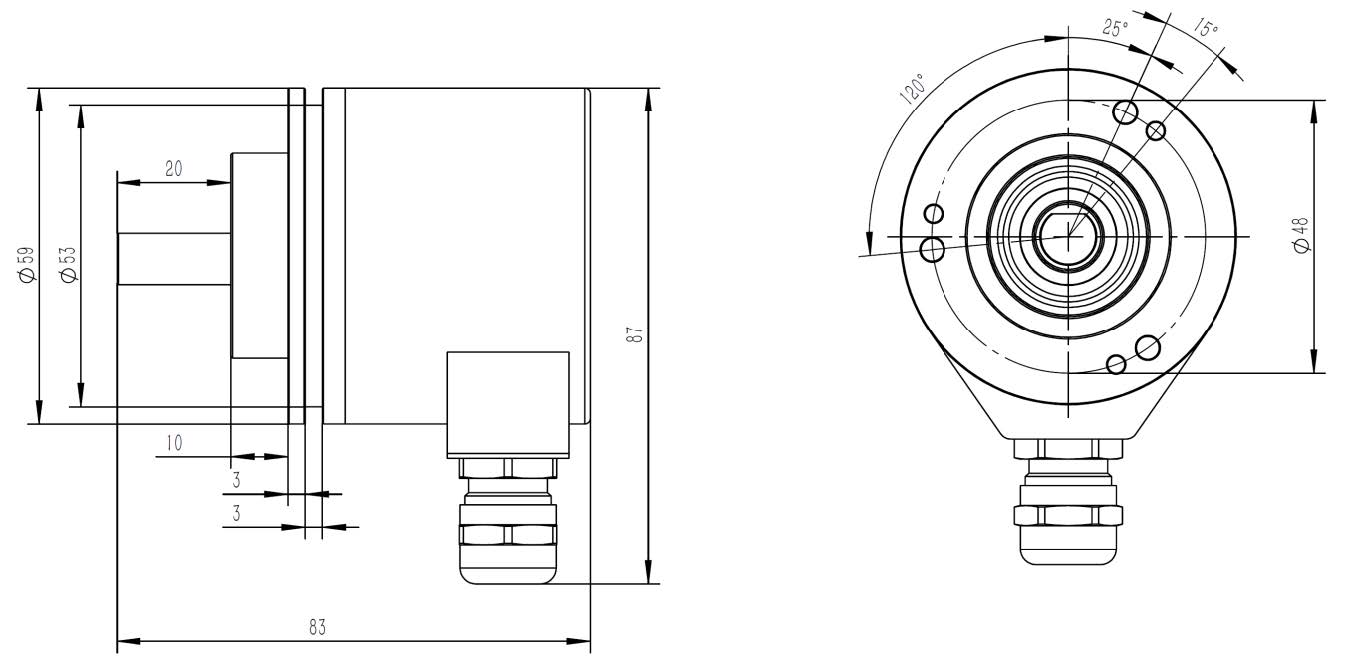

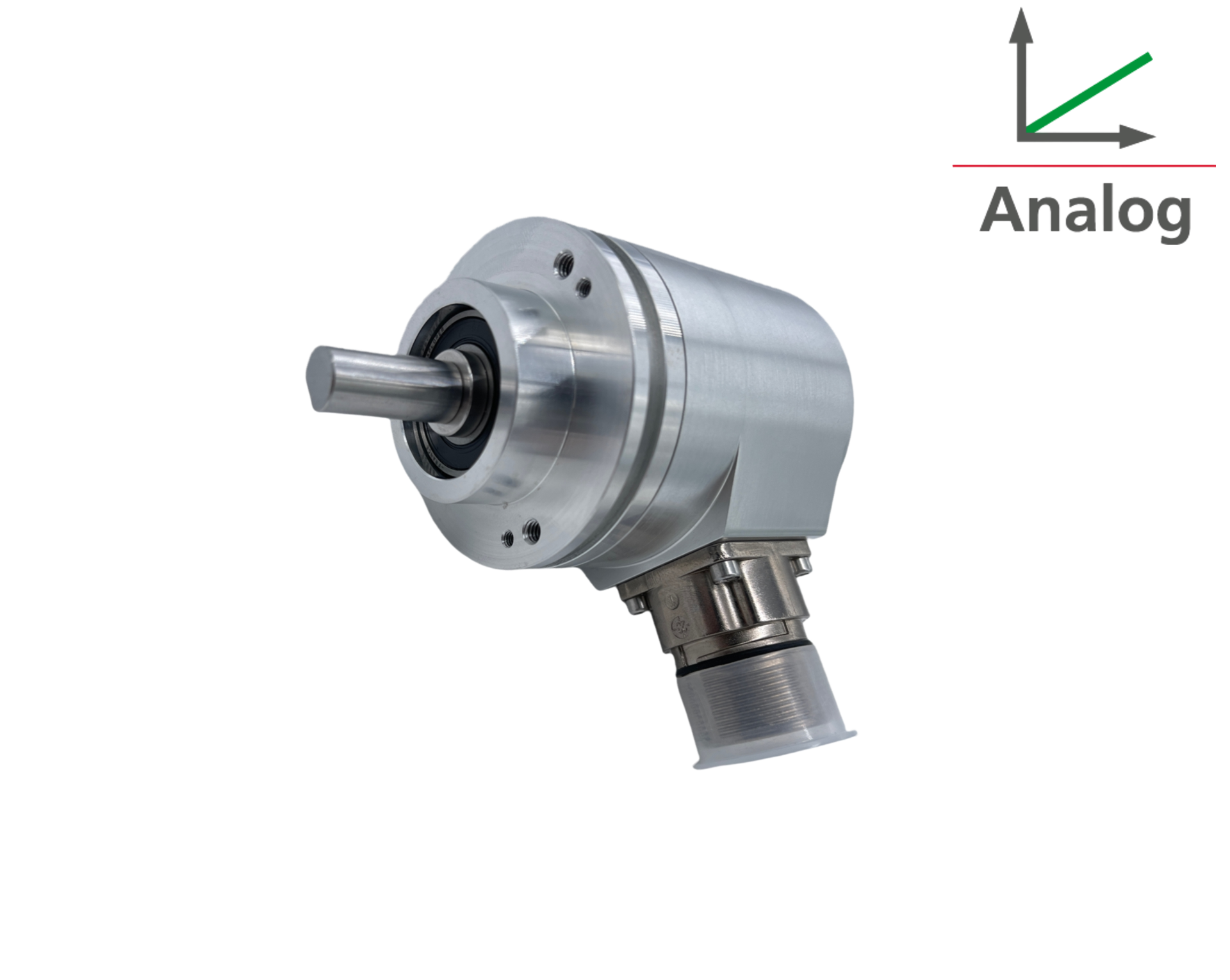

实心轴机械尺寸图
